JAMICON凯美风扇工厂--散热风扇定子组立浸锡篇

2019-1-15 11:00:46      点击:

      在JAMICON凯美散热风扇工厂生产线参观学习,游走了整个流水拉的流程,在制作流程中的过程必要做到事无巨细,严格遵守操作规格,一步错则产品质量也无保障,在今天我们要一起讨论的是JAMICON凯美散热风扇定子组立浸锡的工艺:

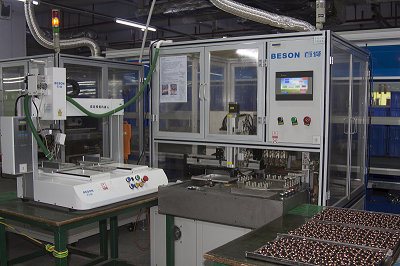

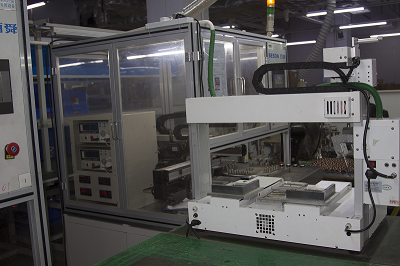

       JAMICON凯美定子组立浸锡是使用全功能自动沾锡:



全功能自动沾锡步骤:

1、拿出引线后的线圈,检查PIN针是否松动,按定位方向放在固定座上

2、将插板治具正确装入PCB板,不可松动。

3、确认机器正常运行后,将引线完成品放在线圈定位模具上

4、机器开始作业

5、将插好板的半成品盖上定位盒放入下一工站



     在使用全功能自动沾锡给散热风扇定子浸锡时要求是:

1、高压测试700V5mAJAMICON凯美工厂每天会安排作业员点检并记录,发现错误则近半小时内生产的产品全部返工,半个小时前至1小时内生产的产品重新检测

2、气压调至3~5kgF/cm2,浸锡温度为380~430

3、PIN针顶端浸锡2/3以上,不可沾有锡渣,绝缘座不可烧焦,焊锡时间为≤2

4、随时检查浸锡效果,以上锡面光亮、圆滑为宜,上锡面暗淡、粗糙时及时加入适量稀释剂以补充作业中自然挥发的稀释剂

5、不可出现短路、假焊、虚焊,漏焊等焊接不良。
