DC直流散热风扇与AC交流散热风扇有哪些结构组成

2022-1-6 9:28:57      点击:


谈及到散热风扇的结构,我们都知道风扇结构的合理性,在散热风扇中的重要性是非常重要的,如果散热风扇的选材比较好,参数也很合理,但是,只要结构没处理好,那么其他的都是在做无用功,晓风就给大家讲讲工业散热风扇DC/AC、直流、交流散热风扇的结构吧!

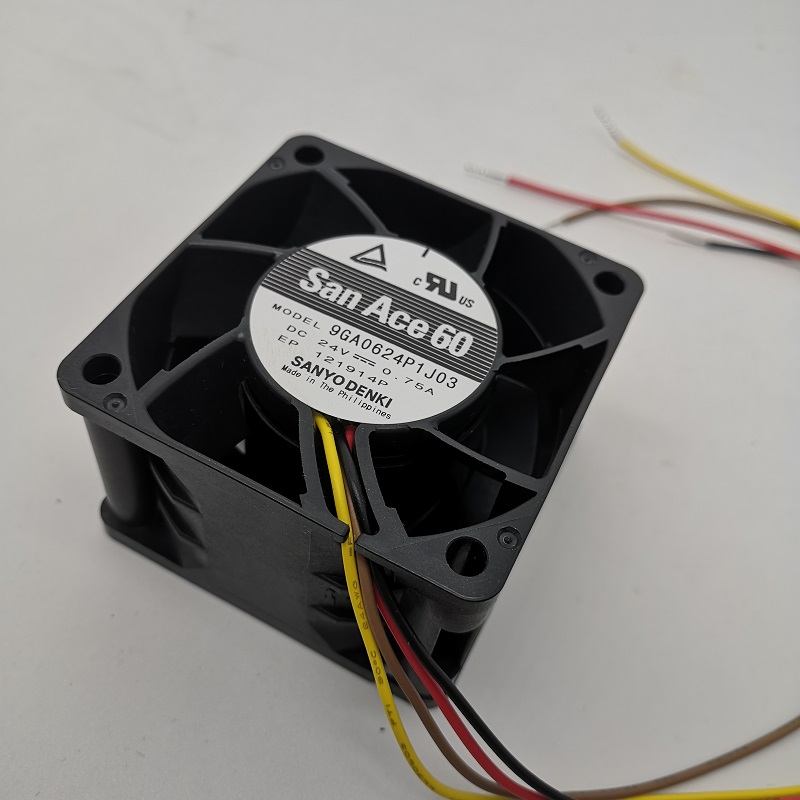

DC直流散热风扇结构



工业散热风扇风扇分为定子和转子两部分;

转子(roter):包括扇叶(impeller)、轴心(axial)、磁环(magnet)、磁环外框(case)以及油圈;

定子(stator):包括电机(motor)、外框(frame)、轴承(bearing)、扣环(fasterner)、弹簧(spring)、上盖(top cover)、矽钢片(sl steel)、下盖(bottom cover)、电路板(PWM assembly)。

电机的绕组部分:由矽钢片、漆包线和上下绝缘线架组成。

矽钢片的功能是负责将磁极导出,以确定南北极的强弱:而绕组决定磁力线的方向性,推动磁框运转,定子的绕组多分为四相对称分布,互成九十度夹角。



AC交流散热风扇的结构



同样交流散热风扇的结构也分为定子和转子两部分:

定子:包括电机、外框、轴承、扣环、弹簧、矽钢片。

转子:包括扇叶、轴心。

电机的绕组部分:由矽钢片、漆包线、绝缘线架组成。

定子绕组单相内部结构由两个线圈绕组成,一个是启动绕组,另一个是运行绕组,这两个绕组相互串联,这样就形成三个点。

       感谢您的阅读,想了解更多风扇知识,请继续关注我们!
