JAMICON凯美散热风扇定子检验篇

2019-1-17 11:15:12      点击:

      散热风扇定子总成是由漆包线+包塑矽钢片+霍尔感应检测+驱动电路板+电源线组成,在JAMICON凯美散热风扇工厂我们来到定子检验的作业地点。

      首先对定子外观进行检验:

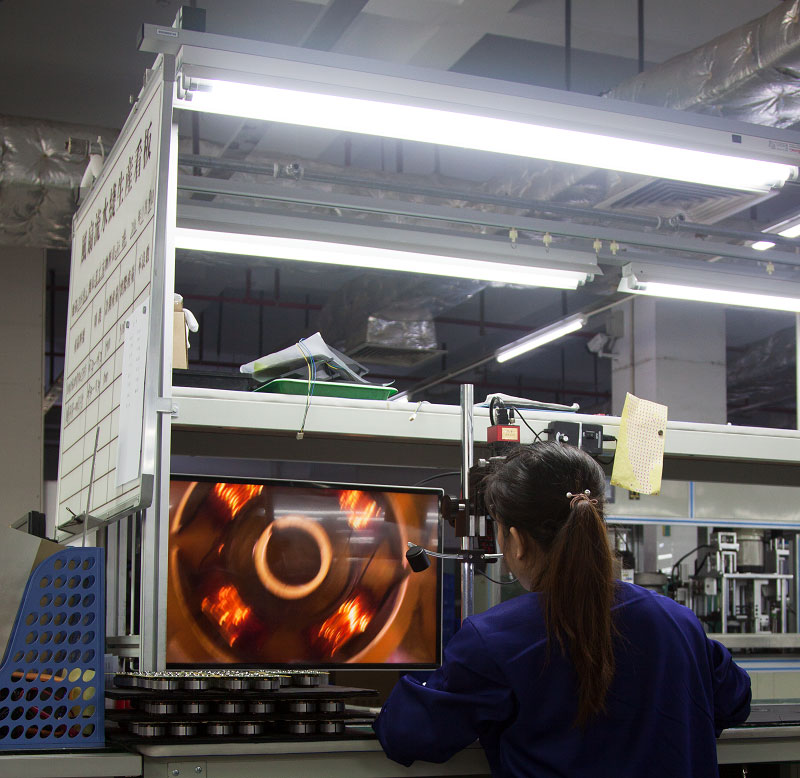

检查散热风扇定子是用万用表来放大定子目测外观是否不良,主要检查:

1、目观线圈是否断线

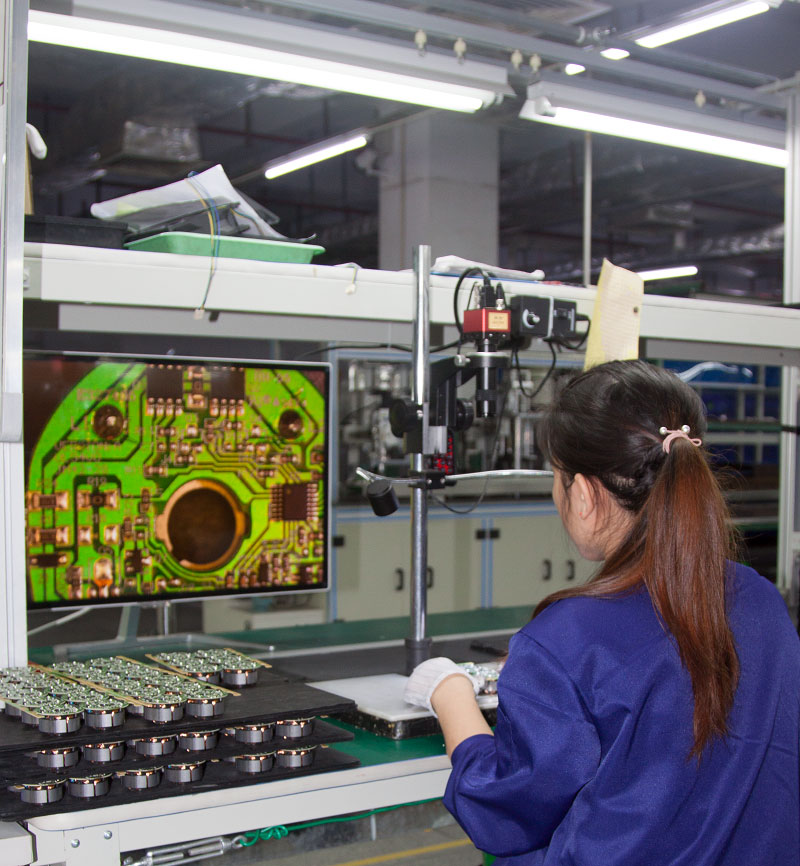

2、检查零件是否偏位并作校正

     用电木棒加工成专用治具,这样不会伤到零件表面;且调校零件时要求不可用力过猛,从零件脚一侧用力,就不会伤及零件脚根部。

      根据产品特点,一般零件可偏向定子线圈内部,以远离扇叶中之磁框,避免摩擦,但像IC等感应零件,以IC面对准矽钢片外缘为最佳,因其存在感应问题,故需特别固定在一定的位置。

3、焊点品质检查,不可有假焊,空焊,漏焊;矽钢片装反,IC装反或插歪等现象。

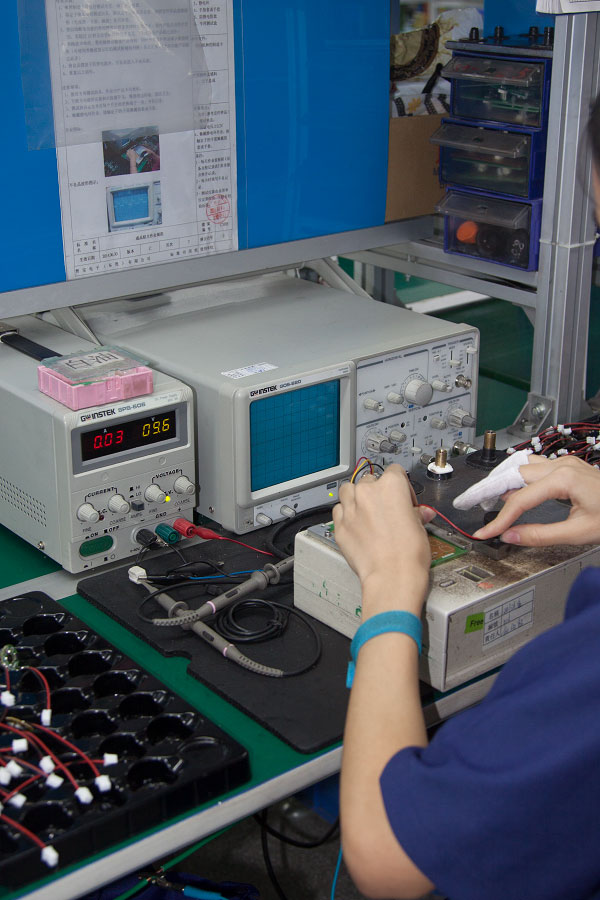

其次散热风扇定子总成功能测试:

1、电流

2、波形

将定子通电装上转子模型后,如果电流表显示电流偏离正常值,或无电流显示,或手拨动转子模型后,只做反复摆动,则为不转。

风扇产品不同,通电后在示波器上可看到不同的波形,我们的产品有电流波形,方波以及跳波等几种,电流波形与方波已做成良品与不良品波形对照表,供测试员参考对比用,而跳波有专门之程序文件与指导作业。
